好多的钢格板采购商不清楚钢格板的结构图,闹不清楚自己想买的钢格板到底是怎样的,出现好多选型错误的情况。现在小编整理一些常见的钢格板规格来做一些说明。

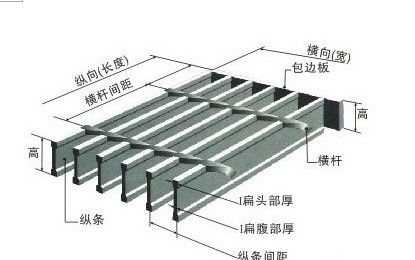

一、钢格板G325/40/100,G325/40/50,扁钢间距为40mm系列结构总图:
钢格板G253/40/100、G323/40/100、G403/40/100、G255/40/100、G325/40/100、G405/40/100、G505/40/100、G253/40/50、G323/40/50、G403/40/50、G255/40/50、G325/40/50、G405/40/50、G505/40/50的结构图
1、 G323/40/100标明解说:
G323中的323表明:32mm的扁钢高度,3表明扁钢厚度为3mm, 扭绞方钢的中距离离为100mm;
2、 G323/40/50标明解说:
G323中的323表明:32mm的扁钢高度,3表明扁钢厚度为3mm, 扭绞方钢的中距离离为50mm ;

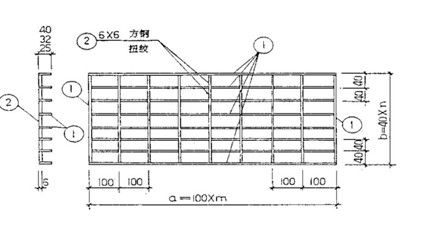

二、 钢格板G253/40/100、G323/40/100、G403/40/100结构图 如图1
结构图1
三、 钢格板G255/40/100、G325/40/100、G405/40/100、G505/40/100结构图 如图2
结构图2

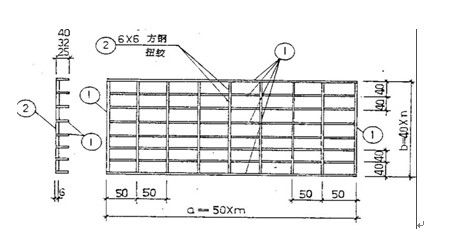

四、钢格板G253/40/50、G323/40/50、G403/40/50结构图 如图3
结构图3

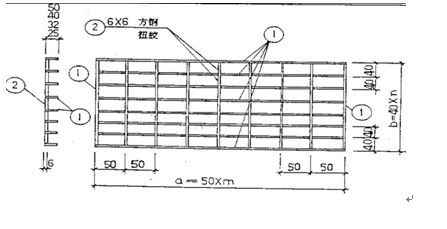

五、 钢格板G255/40/50、G325/40/50、G405/40/50、G505/40/50结构图 如图4
结构图4
